Распорка на каркас палаток ЛОТОС

Распорка на каркас ЛОТОС

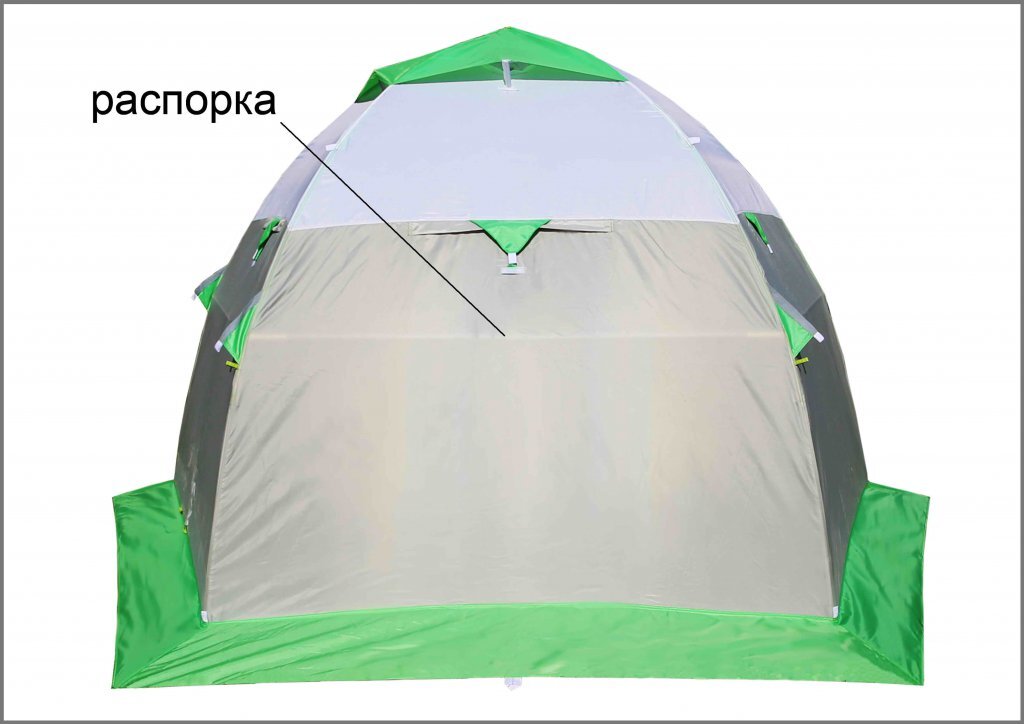

«Распорка на каркас ЛОТОС» используется на автоматических палатках «ЛОТОС» с зонтичной системой раскрытия. Распорка устанавливается на каркас раскрытой палатки для усиления конструкции каркаса. Распорки, установленные поперек основным дугам зонтичного каркаса, значительно повышают устойчивость палатки, а также уменьшают до минимума эффект «вдувания стенки» при сильном ветре. Использование распорок упрощает крепление палатки в ветреную погоду. При этом достаточно закрепить палатку растяжками к дугам палатки и не крепить растяжки, установленные на стенках.

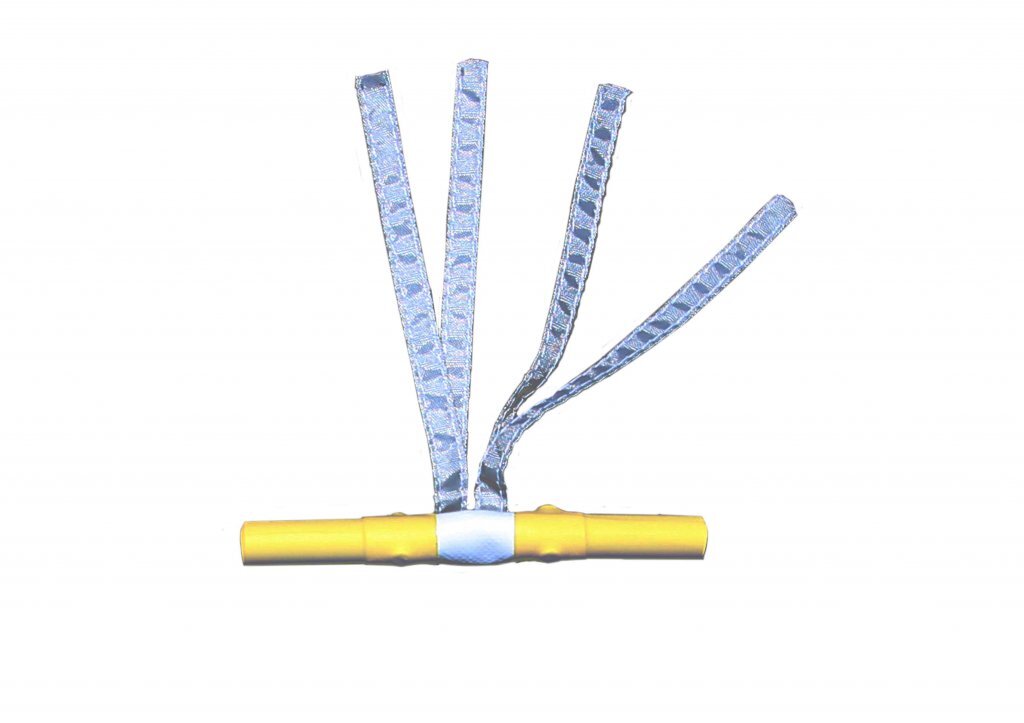

«Распорка на каркас ЛОТОС» состоит из самой распорки - это складной трубчатый элемент с системой регулировки по длине и «Крепления для распорки на каркас ЛОТОС», которое устанавливается непосредственно на дуге каркаса один раз и в дальнейшем не снимается. Палатка складывается в транспортировочное положение вместе с установленными на дугах каркаса креплениями для распорок.

На одну стенку зонтичной палатки устанавливается одна распорка, которая вставляется в два крепления для распорки. Соответственно на две стенки понадобится две распорки и три крепления, на три стенки – три распорки и четыре крепления и т.д. Для максимальной жесткости палатки рекомендуется устанавливать распорки на все стенки палатки, кроме стенки с дверью. Исходя из этого, полный комплект на палатку, например с пятью гранями, будет состоять из 4-х распорок и 5-ти креплений.

Ассортимент зонтичных палаток «ЛОТОС» состоит из моделей, собранных на пяти стандартных каркасах «ЛОТОС 1, 2, 3, 4, 5».
Ассортимент распорок состоит из трех наименований:

• «Распорка на каркас Л1/Л3» - используется для палаток на каркасах «ЛОТОС 1» и «ЛОТОС 3»
  (длина в собранном виде 135 см, где часть с фиксатором "мама" 65 см, часть "папа" 78 см);
• «Распорка на каркас Л2/Л4» - используется для палаток на каркасах «ЛОТОС 2» и «ЛОТОС 4»
  (длина в собранном виде 115 см, где часть с фиксатором "мама" 56 см, часть "папа" 67 см);
• «Распорка на каркас Л5» - используется для палаток на каркасе «ЛОТОС 5»
  (длина в собранном виде 141 см, где часть с фиксатором "мама" 68 см, часть "папа" 81 см)

Для заказа распорок, соответствующих модели Вашей палатки, перейдите на вкладку – Предложения.
Для заказа необходимого Вам количества креплений для распорок перейдите на страницу– Крепления для распорки на каркас ЛОТОС

Первичный монтаж распорки на палатке

1. Установка креплений для распорки

   Чтобы установить распорку на палатке, необходимо предварительно закрепить крепления для распорок на дугах каркаса. Крепление необходимо установить над рукавом с липучкой, закрывающим нижнюю скобу на дуге каркаса. Между рукавом с липучкой и цельным рукавом имеется доступ к дуге. Крепление для распорки крепится к этой дуге при помощи веревочной завязки.



   Установленные на каркасе крепления для распорки не мешают сложению палатки и после первичной установки не снимаются с него в процессе эксплуатации. Незначительный вес крепления (вес одного крепления -15 г) практически не сказывается на весе палатки.

2. Установка распорки на палатку

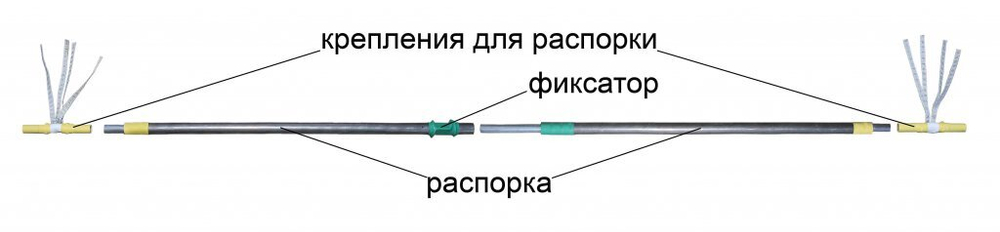

   Распорка устанавливается только на раскрытую палатку. Первоначально распорка собирается из двух частей, где место соединения помечено зеленым цветом. Затем собранная распорка поочередно вставляется в крепления для распорки, установленные на дугах каркаса, при этом раздвигая эти дуги с небольшим усилием. Места соединения распорки с креплениями помечены желтым цветом.



3. Регулировка длины распорки

   Для правильного функционирования распорка должна легко вставляться в крепления для распорки на раскрытой палатке, при этом максимально раздвигая дуги каркаса и хорошо натягивая тент палатки. Для этого первоначально необходимо отрегулировать длину распорки индивидуально под используемую палатку. По умолчанию длина распорок отрегулирована под модели современных палаток «Лотос».

   Для регулировки длины распорки, на одной из ее составных частей установлен фиксатор, который крепится в регулировочных отверстиях. Переставляя фиксатор в нужное отверстие, можно регулировать длину распорки с шагом 2 см. Для каждой модели распорки предусмотрена регулировка длины на 8 см (плюс 4 см и минус 4 см от стандартного значения длины, выставленной по умолчанию).

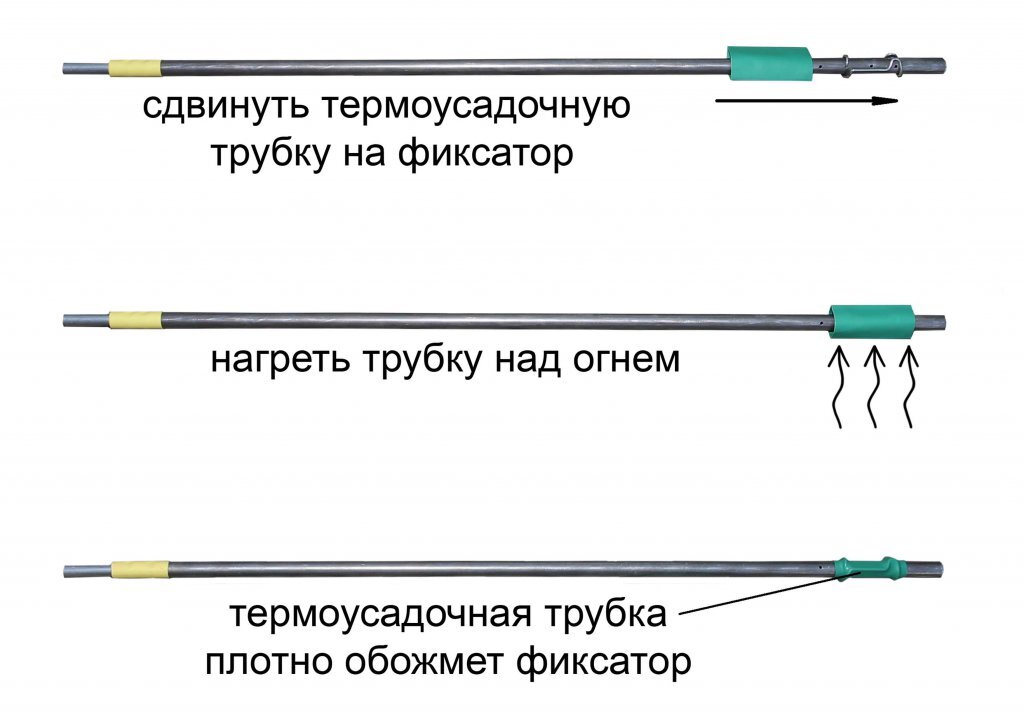

   После регулировки длины распорки рекомендуется сдвинуть термоусадочную трубку на фиксатор и нагреть эту трубку (разместить над огнем, вращая вокруг оси). После нагрева термоусадочная трубка плотно обожмет фиксатор.



   Обратите внимание, что для последующей перестановки фиксатора, регулирующего длину распорки, придется безвозвратно срезать термоусадочную трубку, обжатую методом нагрева. Поэтому, прежде чем фиксировать термоусадочную трубку, нагревая ее над огнем, рекомендуется убедиться в правильной регулировке длины всех распорок, произведя их тестовую установку на палатке.

Рекомендации по использованию распорок на палатке

• Для достижения максимальной жесткости конструкции рекомендуется комплектовать палатку полным комплектом распорок и устанавливать их на все стенки кроме входа в палатку.
• При сложении палатки необходимо снимать распорки с каркаса. Палатка не сложится с установленными распорками.
• Компактное сложение распорок позволяет упаковывать их в одну сумку с палаткой. Для удобства упаковки распорок рекомендуется использовать чехол (опция)

Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.
